「天井が低すぎてクレーンが吊れない」「搬入口が狭く、大型重機が建物に近づけない」……
そんな絶望的な現場条件で、設備の導入や移設を諦めていませんか？
重量鳶の現場において、物理的な制約は最大の壁です。しかし、日東機工はそれを「機材の力」と「発想の転換」で突破します。
私たちの切り札は、全国でも保有社数の極めて少ない「60t門型リフター（TB600）」。
クレーンがアームを伸ばせない閉鎖空間や、床耐荷重の厳しい屋内でも、バラバラに分解して持ち込み、その場で組み立てて数十トンの重量物をミリ単位で操ります。本記事では、特殊機材が可能にする「建屋を壊さない、ラインを止めない」合理化工法の真髄を事例とともに解説します。
【目次】
-なぜ「門型リフター」が必要なのか？クレーン作業の限界とリスク
-【スペック解説】日東機工の60t門型リフター（TB600）が選ばれる理由
-【事例：変電所・地下階】高圧線を回避し、2mの段差を攻略したトランス据付
-【事例：クリーンルーム】排気ガス厳禁の研究所で40t超の精密機器をドッキング
-CADシミュレーションが実現する「入る・吊れる」の確実な裏付け
-まとめ
■なぜ「門型リフター」が必要なのか？クレーン作業の限界とリスク
工場の設備担当者様や生産技術者様が、新しい工作機械の導入や大型トランスの更新を計画する際、最初に直面する大きな壁が「揚重（吊り上げ）手段の確保」です。
通常、数十トンの重量物を動かす主役はラフタークレーンやクレーン車ですが、日本の製造現場やインフラ施設には、クレーン作業が物理的に不可能、あるいは極めてリスクが高い「難現場」が数多く存在します。ここでは、重量鳶（じゅうりょうとび）の視点から、クレーン作業が限界を迎える3つのパターンと、その解決策としての「門型リフター」の必要性を解説します。
-「天井高」と「ブーム」の物理的な干渉
クレーンが荷物を吊り上げるには、クレーン自体の高さに加え、アーム（ブーム）を伸ばし、ワイヤーを垂らすための「懐（ふところ）」の高さが必要です。
低天井の罠：
屋内工場や地下階では、天井高が4〜5m程度しかないケースも珍しくありません。この高さではクレーンのブームを起こすことができず、作業自体が「詰んで」しまいます。
重量物搬入の制約：
無理にクレーンを入れようとすれば、建屋の梁（はり）を傷つけたり、最悪の場合は天井を突き破る重大事故に繋がりかねません。
-「進入路」と「アウトリガー」のスペース不足
クレーンは安定して荷を吊るために「アウトリガー」という足を大きく張り出す必要があります。
狭小地の限界：
建物が密集した都市部や、生産ラインが隙間なく並ぶ工場内では、クレーン車を据え付けるためのスペースが確保できません。
搬入口のサイズ：
そもそもクレーン車自体が搬入口を通れない、あるいは床の耐荷重がクレーン車の自重に耐えられないといったケースも多々あります。
-上空の「障害物」と「高圧線」による感電リスク
屋外であってもクレーンが使えない場合があります。その代表例が変電所や鉄道近接の現場です。
上空の死角：
作業エリアの上空に高圧電線が走っている場合、クレーンのブームを伸ばすことは死活問題となります。わずかな操作ミスが感電事故や広域停電を招くため、多くのインフラ現場ではクレーン使用が厳格に制限されます。
▶門型リフターが「唯一の正解」となる理由
これらの「クレーンでは吊れない」絶望的な状況を打破するのが、日東機工が誇る門型リフターです。
門型リフターはクレーンとは異なり、現場でバラバラの部材を組み立てる「現場組立式」です。
垂直昇降：
油圧シリンダーによって垂直に荷物を持ち上げるため、ブームの旋回スペースを必要としません。
省スペース：
柱を立てるわずかなスペースさえあれば、数十トンの重量物を安全に浮かせ、水平に移動させることが可能です。
「建屋を壊してクレーンを入れるしかない」と言われた難現場でも、門型リフターという選択肢があれば、コストを抑え、安全に、そしてスマートに完遂できるのです。
▶関連コンテンツはコチラから
・門型リフターとは？クレーンが入らない狭所での重量物搬入・据付を実現する切り札【専門家が事例で解説】
https://www.nitto-kiko.co.jp/blog/service/193696
・クレーンが入らなくて搬入に困っている方！日東機工保有の門型リフターを使いませんか？
https://www.nitto-kiko.co.jp/blog/service/163051
・門型リフターと門型クレーンの違いは？使用用途や使用する際の注意点を紹介！
https://www.nitto-kiko.co.jp/blog/service/166408

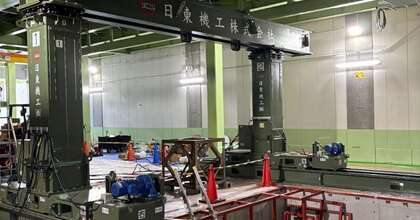

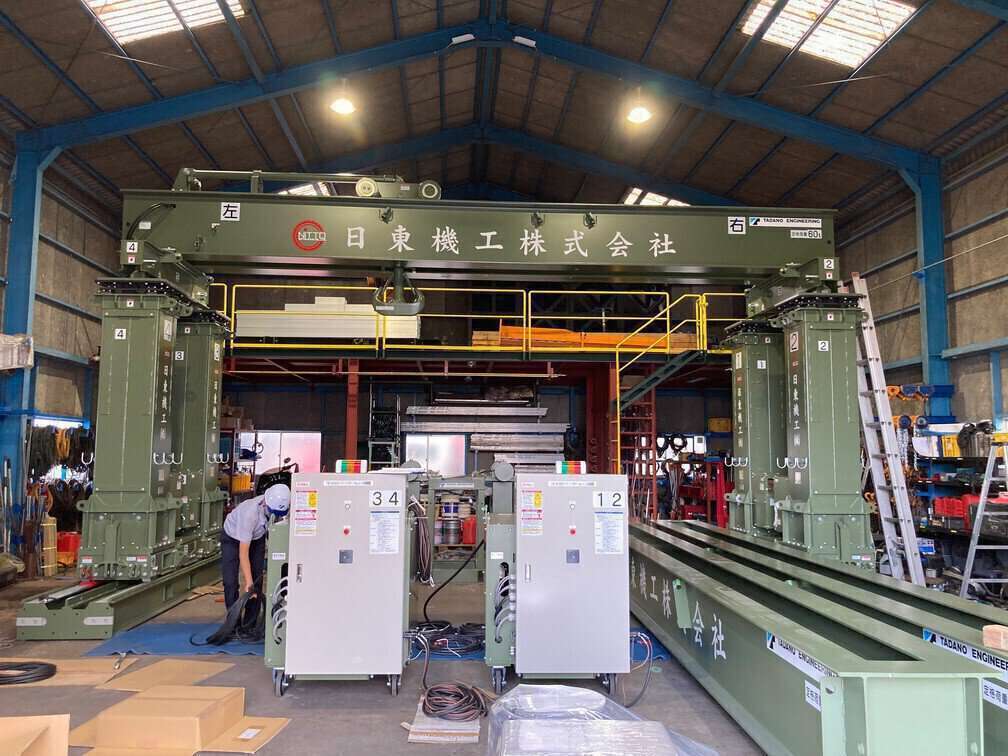

■【スペック解説】日東機工の60t門型リフター（TB600）が選ばれる理由
「大きなクレーンが使えないなら、工事は無理なのでは？」
そう諦める前に知っていただきたいのが、日東機工が主力機材として運用する「60t門型リフター（TB600）」です。この機材は、全国でも保有している企業が極めて少ない特殊な揚重機であり、いわば重量物搬入における「不可能を可能にする切り札」です。
なぜ、日東機工の門型リフターが多くの難現場で選ばれ続けているのか。その圧倒的なスペックと、お客様にもたらすメリットを3つのポイントで解説します。
-狭所・低天井を物ともしない「現場組立式」
門型リフターの最大の特徴は、すべての部材をバラバラに分解して運べる点にあります。
搬入口を選ばない：
クレーン車のように「完成した巨体」で入る必要はありません。部材一つひとつはコンパクトなため、標準的なサイズの間口や通路さえあれば、建物の奥深くまで運び込むことが可能です。
「現地で組んで、現地でバラす」：
設置場所のすぐ側で組み立て、作業が終われば再び解体して撤去します。これにより、「建屋の壁を壊す」「天井を抜く」といった大掛かりな改修工事を回避でき、トータルコストの抑制に直結します。
-無排気・低騒音。電気駆動が守る「クリーンな作業環境」
一般的な重機はディーゼルエンジンで動くため、屋内作業では排気ガスや騒音が大きな問題となります。しかし、当社のTB600は「完全電気駆動（電動油圧式）」です。
ゼロ・エミッション：
排気ガスが一切出ないため、換気設備が限られた地下室や、空気が汚れることを極端に嫌うクリーンルーム、食品工場、精密機械工場でも安心して導入いただけます。
静かなる重量作業：
作動音が極めて静かなため、近隣住民への配慮が必要な住宅街の変電所や、夜間の商業施設、稼働中の病院・研究所といった現場でも、周囲の環境を乱すことなく施工が可能です。
-昇降・走行・横行をミリ単位で制御する「精密3次元移動」
TB600は、ただ持ち上げるだけの機械ではありません。
同調油圧システム：
4本のシリンダーがミリ単位で同調して動くため、数十トンの荷物を常に水平に保ったまま昇降させることができます。
自由自在なポジショニング：
吊り上げた状態での「走行（前後移動）」や「横行（左右移動）」が可能です。数センチの隙間しかないキュービクル内への引き込みや、複雑な形状のピット内への据付も、リモコン一つで精密にコントロールします。
「クレーンを呼ぶには大掛かりすぎるし、人力では到底動かせない」。そんな、現場担当者様が頭を抱える「中間の難題」を解決するために、日東機工の門型リフターは存在します。
■【事例：変電所・地下階】高圧線を回避し、2mの段差を攻略したトランス据付
変電所やビルの地下受電設備におけるトランス（変圧器）の更新工事は、重量物搬入の中でも最高難度の部類に入ります。なぜなら、そこには「物理的な狭さ」だけでなく、「目に見えない電気のリスク」が常に付きまとうからです。
日東機工が実際に手掛けた事例を基に、クレーンが使えない現場を門型リフターでどのように攻略したのか、その舞台裏を詳しく解説します。
-上空の高圧線を「門型」で回避する安全策
変電所の構内には無数の高圧送電線が張り巡らされています。クレーンのブーム（腕）を伸ばす行為は、たとえ線に触れずとも、一定の距離まで近づくだけで「放電（アーク）」による感電事故や広域停電を招く恐れがあり、非常に危険です。
垂直作業のメリット：
門型リフターは、対象物の真上にフレームを組み、垂直に吊り上げます。クレーンのように斜めにアームを伸ばす必要がないため、上空の高圧線から法定離隔距離を確実に保ちながら、安全にトランスを吊り上げることが可能です。
リモコン操作による安全確保：
昇降は離れた場所からリモコンで行えるため、作業員が重量物の真下に留まる時間を最小限に抑え、安全性を飛躍的に高めています。
-2mの段差を「ステージ構築×リフター」で克服
地下階や高床式の基礎がある現場では、搬入口と設置場所に大きな段差が生じることがあります。ある現場では、搬入口から基礎まで2mの段差を越える必要がありました。
仮設ステージの設置：
搬入口から基礎に向かって、重量に耐えうる鋼製の仮設ステージ（荷受け構台）を構築します。
リフターの自走・横行：
ステージ上に門型リフターを設置。トランスを吊り上げた状態で、リフター自体がレール上を走行、または上部のトロリーが横行することで、空中を移動して段差の先にある基礎の真上まで運びます。
ミリ単位の着床：
基礎ボルトの位置に合わせて、油圧シリンダーを微調整しながら静かに降ろします。
-「建屋を壊さない」という最大のベネフィット
もし門型リフターを使わなければ、建屋の壁や天井を一部解体して大型クレーンで吊り下ろすしか方法がない現場でした。当社の「門型リフター×ステージ工法」を採用したことで、建屋の改修費用をゼロに抑え、かつ工期を大幅に短縮することに成功しました。
■【事例：クリーンルーム】排気ガス厳禁の研究所で40t超の精密機器をドッキング
実際の門型リフターの使用実例：https://www.nitto-kiko.co.jp/gantrycrane
大学の研究所や高度な衛生管理が求められる食品・医薬品工場のクリーンルームにおいて、重量物搬入の最大の障壁は「環境汚染」です。一般的なディーゼル重機を室内に持ち込めば、排気ガスや油分が空気清浄度（クラス）を一瞬で破壊してしまいます。
日東機工が大阪の学校内研究所で行った、総重量40〜50tに及ぶ「ガン治療用医療機器」の搬入プロジェクトは、門型リフターの「クリーン性能」が真価を発揮した代表的な事例です。
「無排気・低騒音」の圧倒的メリット：
当社の60t門型リフターは電気駆動の油圧ユニットを採用しているため、一酸化炭素などの有害物質を一切排出しません。隣室で講義や静粛を要する実験が行われている環境下でも、振動や騒音を最小限に抑えつつ、40t超の巨体をミリ単位で制御しました。
狭い室内での「空中ドッキング」：
搬入口が狭く、完成品の状態では進入できない場所でも、パーツごとに分割して室内に取り込み、設置場所の真上で門型リフターを用いてドッキングを行います。クレーンがアームを伸ばせない閉鎖空間であっても、門型リフターなら「室内で吊り上げ、その場で組み立てる」という合理的なアプローチが可能です。
精密機器の資産価値を守りつつ、施設の環境基準を一切妥協しない。この「守る技術」こそが、研究・教育機関から日東機工が選ばれる理由です。

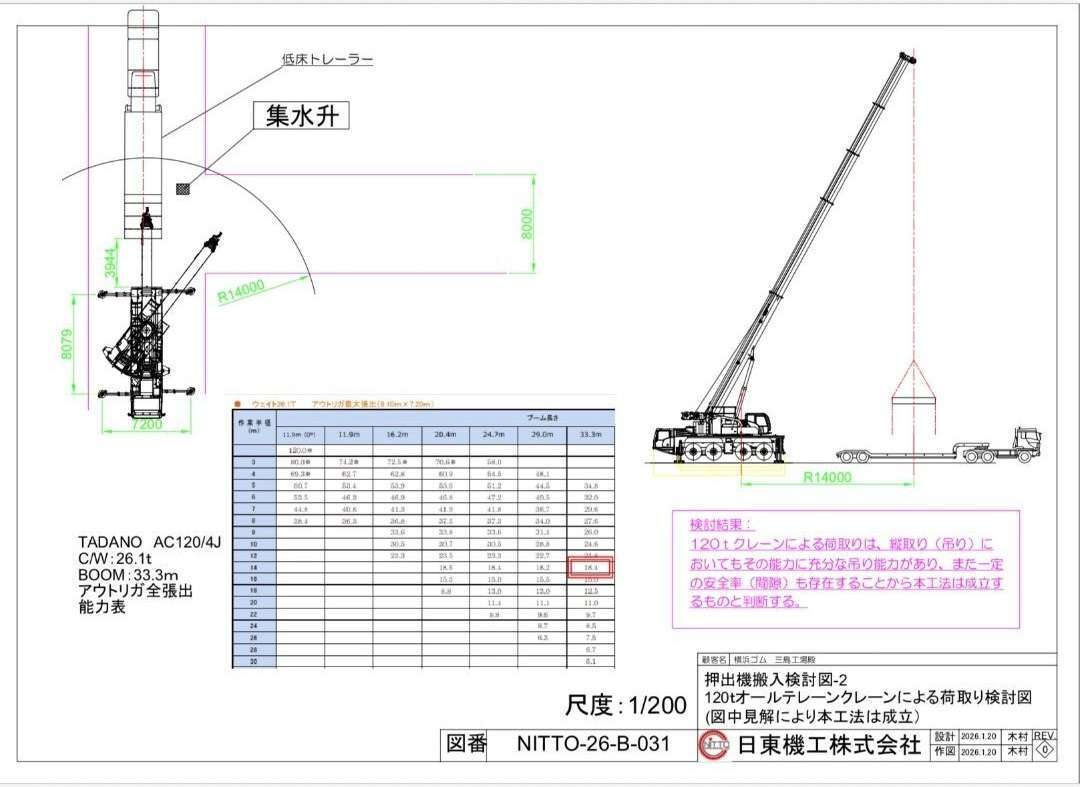

■CADシミュレーションが実現する「入る・吊れる」の確実な裏付け
門型リフターという強力な「ハードウェア」を、100%安全に使いこなすための「ソフトウェア」が、日東機工のCADによる事前シミュレーションです。
重量物搬入の現場では、「現場でやってみたら梁に当たった」「あと数センチ高さが足りなかった」というミスは許されません。私たちは、長年の経験に基づく「勘」だけに頼るのではなく、デジタルによる徹底した可視化を行っています。
1mm単位の干渉チェック：
現地調査で計測した天井高、梁の位置、配管の干渉、通路幅をすべてCAD図面に落とし込みます。門型リフターを設置した際、荷物をどこまで上げれば障害物を回避できるか、当日の動線を1mm単位で事前検証します。
「見えないリスク」の排除：
シミュレーションを行うことで、作業当日の手戻りをゼロにします。お客様にとっても、事前に「入る確証」を視覚的に確認できるため、プロジェクト全体の安心感が劇的に向上します。
「経験豊富な職人の技」と「最新のデジタル技術」。この両輪が揃って初めて、他社が断るような難現場での「合理化工法」が完成するのです。
■まとめ
重量物搬入における「不可能」の多くは、実は機材の選択と計画の精度によって「可能」に変えることができます。天井が低い、搬入口が狭い、あるいは排気ガスが許されないといった過酷な条件下では、従来のクレーン作業に固執せず、門型リフターを活用した合理化工法を選択することが、コスト・安全・環境のすべてにおいて最善の策となります。
日東機工は、自社保有する60t門型リフターという強力な武器を携え、静岡から全国各地の難現場へと駆けつけます。私たちは単に重いものを運ぶだけの「作業者」ではなく、お客様が抱える物理的な制約をどう突破し、いかにダウンタイムを最小限に抑えて設備を稼働させるかを共に考える「エンジニアリングパートナー」でありたいと考えています。
「建屋の改修を検討するしかない」と諦める前に、ぜひ一度私たちにご相談ください。CADによる精密な計画と、熟練の重量鳶の技術、そして門型リフターの機動力をもって、お客様の設備導入を確実に成功へと導きます。
