高度な研究を支える大学や研究所において、MRIや放射線治療装置などの大型精密機器の導入は、最も神経を使う作業の一つです 。研究棟の多くは廊下が狭く、設置場所が室内の奥まった場所にあるため、排気ガスや騒音を出す大型重機は使用できません 。
また、ミリ単位の誤差も許されない「ドッキング作業」には、卓越した操作技術が求められます 。
日東機工は、大阪の学校内研究所において、総重量40〜50tにも及ぶガン治療用医療機器の搬入・ドッキングを成功させた実績があります 。当社の門型リフターは電気駆動のため、クリーンルームに近い環境でも無排気で作業でき、低速で滑らかな昇降が可能です 。研究機関の厳しい制約をクリアし、最先端医療の現場を支えた技術の結晶をご覧ください。
【目次】
-研究機関における重量物搬入の特殊性：静粛性と清潔さの維持
-【事例：大阪】40〜50t医療機器の「狭所×室内」搬入ドキュメント
-「無排気・低騒音」がもたらす現場環境への配慮
-振動を許さない精密機器のための「合理化工法」
-まとめ
■研究機関における重量物搬入の特殊性：静粛性と清潔さの維持
■【事例：大阪】40〜50t医療機器の「狭所×室内」搬入ドキュメント

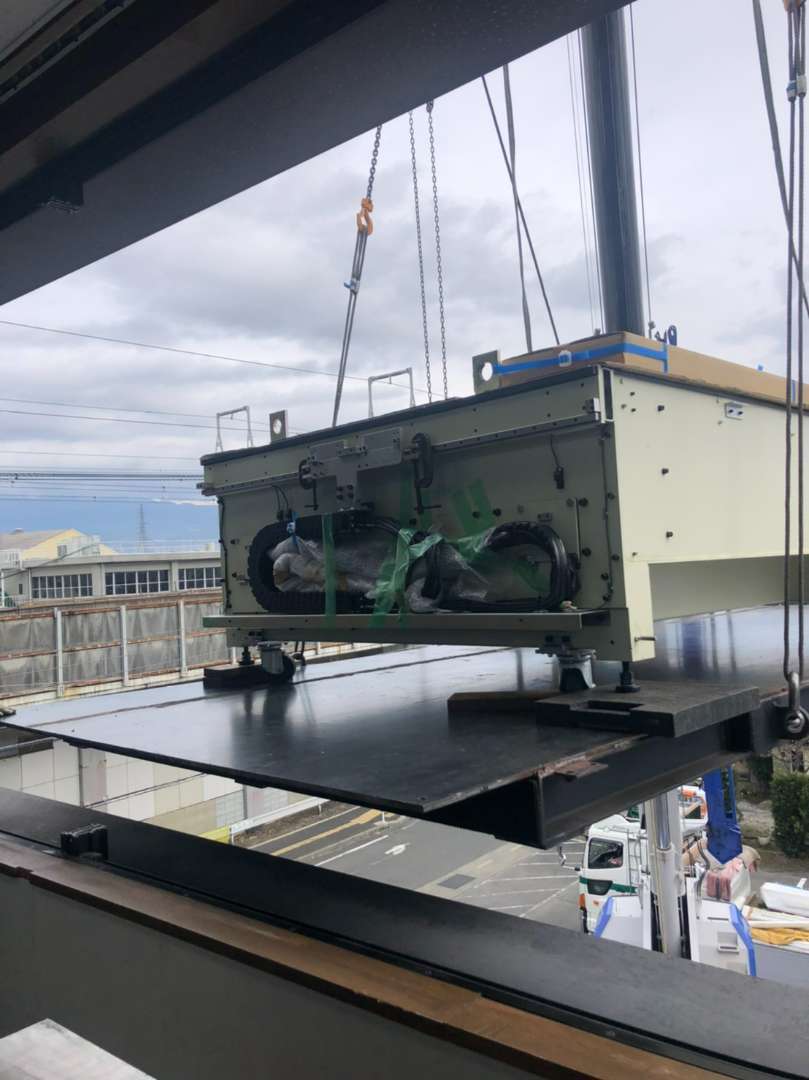

大学の研究所や医療機関における重量物搬入の極致とも言える事例が、大阪府の学校内研究所で行った「ガン治療用医療機器」の搬入プロジェクトです 。この現場には、重量鳶としての経験値と最新機材の性能が試される、極めて難度の高い制約が重なっていました 。
-40〜50tの精密機器を「分割搬入」し室内でドッキング
今回の対象物は、総重量が40〜50tに及ぶ巨大かつ繊細な精密医療機器でした 。大学施設内という性質上、搬入経路は厳しく制限されており、さらに設置場所となる室内は非常に狭く、通常のクレーン車や大型重機を進入させるスペースは皆無でした 。
そこで日東機工が立案したのが、「各パーツに分割して搬入し、室内で精密ドッキングを行う」という合理化工法です 。
緻密な搬入計画：
限られた通路幅を通り抜けるため、機器を最小単位まで分解 。
室内での組み立て：
搬入口が狭く高さもない場所でも、部品ごとに室内に取り込み、最終的な設置場所で一体化させます 。
-門型リフターが実現する「ミリ単位」の三次元移動
この高難度な「室内ドッキング」を可能にしたのが、当社の誇る門型リフターです 。精密機器の据付では、わずか数ミリのズレも許されません 。門型リフターは、以下の3つの動きをリモコン操作で自在に、かつ極めて低速で行うことができます 。
昇降：油圧シリンダーによる滑らかな上下移動 。
横行：梁（ビーム）に沿った左右の微調整 。
走行：吊った状態のまま前後へ自走 。
この三次元的な動きによって、狭い室内でも巨大なユニット同士を完璧に位置合わせし、安全にドッキングを成功させることができました 。クレーンが使えない閉鎖空間でも、門型リフターがあれば精密機械の「不可能」な搬入が「可能」になるのです 。
参照した施工事例：
大阪 学校内研究所（門型リフター実績紹介）
https://www.nitto-kiko.co.jp/gantrycrane
■「無排気・低騒音」がもたらす現場環境への配慮
大学の研究室、病院の検査棟、あるいは最先端のクリーンルームを備えた研究所。こうした「静粛性」と「清潔さ」が絶対条件となる現場において、重量物搬入の最大のハードルは、作業に伴う排気ガスと騒音です。一般的なラフタークレーンやディーゼル駆動のフォークリフトは、強力なパワーを持つ反面、狭い室内や閉鎖空間では排気ガスによる空気汚染や、耐え難い轟音を引き起こしてしまいます。
日東機工が提案する「無排気・低騒音」の施工は、単なる環境への優しさだけではなく、施設担当者様の「研究や診療を止めたくない」「高価な実験環境を汚したくない」という切実なニーズに応えるための合理的な解決策です。
-室内搬入の常識を変える「電気駆動」の機動力

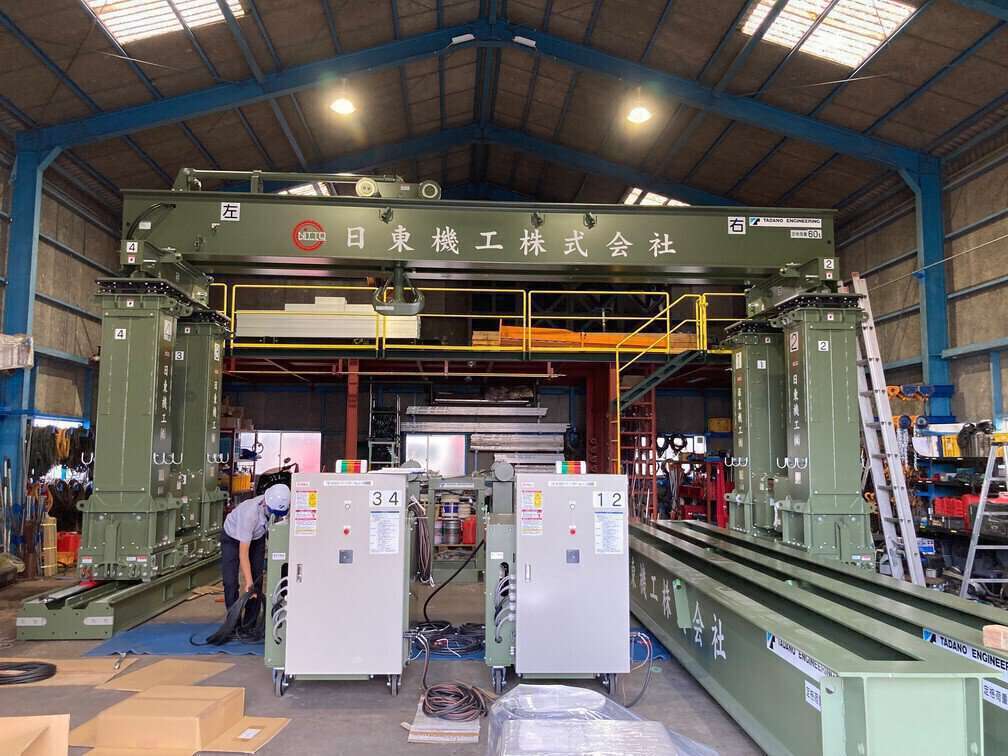

日東機工の主力機材である「60t門型リフター（TB600）」および「無線式電動ローラー」は、すべて電気を動力源としています。
ゼロ・エミッションの実現：
エンジンを搭載していないため、一酸化炭素や窒素酸化物といった有害な排気ガスが一切発生しません。換気設備が限られた地下室や、外気を遮断する必要があるクリーンルーム内でも、空気の清浄度を保ったまま数十トンの揚重作業が可能です。これにより、養生や換気対策にかかる時間とコストを大幅に削減できます。
対話が可能なほどの静かさ：
油圧ユニットの作動音は極めて静かで、重機特有の爆音はありません。搬入作業のすぐ隣で講義や研究、診療が行われている環境であっても、周辺活動への影響を最小限に抑えることができます。また、作業員同士が声を張り上げることなく正確に意思疎通ができるため、精密機器を扱う現場において最も重要な「安全確認」の質が向上します。
-精密機器の「資産価値」を守るクリーン施工
医療機器や実験装置は、目に見えない微細な粉塵やガスによってセンサーが狂ったり、寿命が縮まったりするリスクを抱えています。日東機工は重量鳶のプロとして、対象物を目的地まで運ぶだけでなく、その「置かれた環境」を汚さない技術にこだわっています。
排気ガスによる油膜の付着や、エンジンの振動による建物への負荷を徹底的に排除するこの工法は、まさに「研究・教育機関」という特殊なフィールドにおいて、お客様から絶大な信頼をいただいている理由の一つです。私たちは、最先端の知性が集まる場所だからこそ、最新の機材と細やかな配慮を持って、その静寂と清潔を守り抜きます。
■振動を許さない精密機器のための「合理化工法」
医療機器や先端実験装置、半導体関連の工作機械といった精密機器は、わずかな振動や衝撃がセンサーの狂いや電子基板の損傷、さらには後の故障を招く「極めてデリケートな資産」です。一般的な重量工事で行われる「牽引車で力任せに引く」「人力で無理に押し込む」といった手法は、不規則な揺れや急停止のリスクが高く、精密機器の搬入には適していません。
日東機工では、搬送時のダメージをゼロに近づけ、高額な設備を安全・確実に据え付けるための独自の「合理化工法」を確立しています。
-無線式電動ローラー（30t仕様）による「定速・無振動」搬送
当社の「合理化工法」の要となるのが、最新の無線式電動ローラーです。
スムーズな加速と停止：
バッテリー駆動のモーターにより、一定の速度で滑らかに移動します。手作業やフォークリフトによる牽引で発生しがちな「ガクン」という急激な衝撃を徹底的に排除します。
360度旋回で衝撃を回避：
無線リモコンによる遠隔操作で360度自在に旋回できるため、狭い通路の曲がり角でも、機械を切り返したり何度も据え直したりする際の余計な振動を与えません。
段差の克服：
わずかな段差も精密機器には命取りです。事前に専用のスロープ（傾斜板）を構築し、電動ローラーでゆっくりと乗り越えることで、衝撃を吸収しながら目的地まで運びます。
-揚重（吊り上げ）時の「水平維持」技術
門型リフターを用いた揚重作業では、4本の油圧シリンダーを完全に同期させることで、荷物の水平を保ちます。
片伸びの防止：
クレーンのように一点で吊るす「吊り天秤」工法とは異なり、四方から安定して支えるため、空中で荷物が揺れたり回転したりするリスクが極めて低くなります。
精密ドッキング：
1mm単位でゆっくりと下降させることができるため、ボルト穴の位置合わせが必要な「ドッキング作業」においても、部材同士が強く接触することなく静かに結合させることが可能です。
CADによる「衝突・接触」の事前排除
物理的な搬送技術だけでなく、「デジタルでの事前検証」も合理化工法の大切なプロセスです。
経路シミュレーション： 現地調査で得たミリ単位のデータを基に、搬入ルート上の天井梁、ダクト、床の勾配などをCAD図面に落とし込みます。
確実な計画： 「通れるはず」という勘に頼らず、図面上で接触がないことを100%確認した上で当日の作業に臨むため、現場での急停止や無理な方向転換が起こりません。
日東機工の合理化工法は、お客様の大切な設備を「ただ運ぶ」のではなく、「その性能を損なわずに据え付ける」ことを最優先に設計されています。この徹底した品質管理こそが、大学や研究所といった最先端の現場で選ばれ続けている理由です。
■まとめ
大学や研究所における重量物搬入は、単に対象物を設置場所に届けるだけではなく、その施設が守るべき清潔さや静寂、そして機器自体の極めて高い精密さをすべて維持しながら進めなければならない難度の高い任務です。日東機工は、全国でも希少な60t門型リフターを自社保有し、クレーンが進入できない狭小な室内でも、無排気・低騒音で最大60tの重量物をミリ単位で操る技術を持っています。
私たちは、事前の綿密な現地調査からCADによる詳細な計画、そして当日の緻密なドッキング作業までをワンストップで引き受ける「重量鳶のスペシャリスト」です。他社で「搬入経路がない」「室内作業は断られた」といった過酷な条件下にある精密機器の導入であっても、当社の機材力と経験があれば、建屋の改修を最小限に抑えた安全な解決策をご提案できます。最先端の研究と医療を支えるパートナーとして、お客様の貴重な資産を確実に、そして美しく据え付けることをお約束いたします。どのような難題でも、まずは一度私たちにご相談ください。
