変電所のトランス（変圧器）更新は、地域インフラを支える重要工事でありながら、常に「危険」と「制約」が隣り合わせです 。特に「上空に高圧線が通り、クレーンのブームが伸ばせない」「据付場所が2m以上の高所ステージにある」といった現場では、従来の重機工法は限界を迎えます 。
日東機工は、全国でも保有社数が50社以下という希少な「60t門型リフター（TB600）」を武器に、こうしたインフラ設備の難工事を数多く解決してきました 。門型リフターは現場で組み立てるため、高さ制限や進入路の制約を受けず、最大60tの重量物をミリ単位で制御可能です 。群馬県での45t特高トランス搬入事例などを通じ、電力供給の「最後の1ミリ」を支える当社の精密技術をご紹介します。
【目次】
-インフラ更新の壁：なぜ「変電所」は重量物搬入の難所となるのか
-【事例：群馬県】高圧線下の45t特高トランス搬入・据付工事
-トランス更新における安全管理とPCB混入確認の重要性
-「TB600」60t門型リフター：インフラ設備に特化した性能解説
-まとめ
■インフラ更新の壁：なぜ「変電所」は重量物搬入の難所となるのか
私たちの日常生活や産業活動に欠かせない電力を安定して供給するために、変電所は極めて重要な役割を担っています 。変電所の心臓部ともいえるトランス（変圧器）は、発電所から送られてくる高電圧の電気を、家庭や工場で安全に使用できる電圧に変換する装置です 。しかし、このトランスの更新工事は、建設・運搬業界の中でも屈指の難易度を誇ります 。
重量鳶（じゅうりょうとび）の視点から見ると、変電所での作業が「難所」とされる理由は、主に以下の3つの物理的制約に集約されます。
-上空に張り巡らされた「高圧電線」の存在
変電所の現場で最も神経を使うのが、上空の安全管理です。施設の入り口や作業スペースの上空には高圧線が通っていることが多く、揚重作業（持ち上げ作業）の主役であるラフタークレーンやレッカー車のアームを伸ばすことが物理的に不可能です 。万が一、ブームが電線に接触すれば、広域停電や感電事故といった甚大な被害を招く恐れがあります 。
-狭小な進入路と限られた作業スペース
変電所は住宅街や山間部など、立地条件が厳しい場所にあることも少なくありません。周辺道路が狭く、大型の重機を配置するための駐車スペースが確保できないケースや、場内の通路が入り組んでいて、目的の据付場所まで巨大なトランスを運ぶルートが極めて狭いといった問題が頻発します 。
-高所ステージへの精密な据付
トランスは湿気や冠水を避けるため、あるいは配線の都合上、地面から1〜2mほどの高さがあるコンクリート製の「ステージ」の上に設置されるのが一般的です 。数tから数十tに及ぶトランスを、限られたスペースの中で垂直に持ち上げ、さらに水平移動させて正確な位置にミリ単位で据え付ける作業は、ダイナミックさと繊細さの両方を必要とします 。
こうした過酷な条件が重なるインフラ現場において、日東機工が多くの電力関連プロジェクトから指名される理由は、全国でも保有社数が50社以下とされる「60t門型リフター（TB600）」を駆使した独自の「合理化工法」にあります 。クレーンが使えない絶望的な状況を、私たちは機材の力と熟練の技術で突破します。

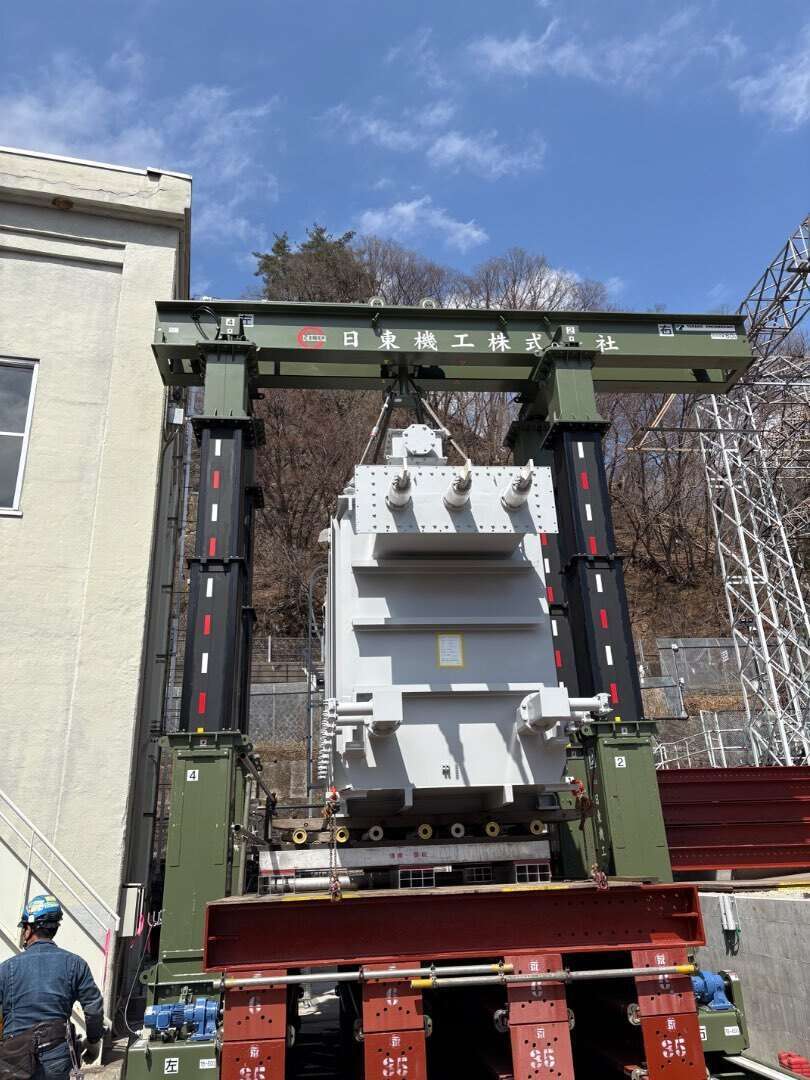

■【事例：群馬県】高圧線下の45t特高トランス搬入・据付工事
施工事例：【群馬県 重量物搬入工事】特高トランス 搬入工事 門型リフター60t仕様
関東地方の変電所において、日東機工の機材力と工法提案が「不可能を可能にした」象徴的な事例が、群馬県での特別高圧トランス搬入工事です 。 この現場は、一般的な重機作業では解決できない極めて困難な物理的制約が重なっていました 。
-レッカーが使えない条件下での門型リフター活用
最大の障壁は、変電所入口の上空を高圧線が通っていたことです 。 重量約50tの特高トランスを揚重（持ち上げ）するには大型クレーンが必要ですが、アーム（ブーム）を伸ばせば電線に接触する危険があり、レッカー車による作業は物理的に不可能でした 。
そこで当社は、クレーンに代わる切り札として自社保有の門型リフターを投入しました 。
現場組立式の強み:
主要部材をバラバラの状態で現場に搬入し、限られたスペースで組み立てを実施しました 。
垂直昇降による安全確保:
クレーンのように旋回やブームの伸長を必要とせず、油圧シリンダーによって荷物を垂直に昇降させるため、上空の高圧線を完璧に回避しながらの揚重が可能となりました 。

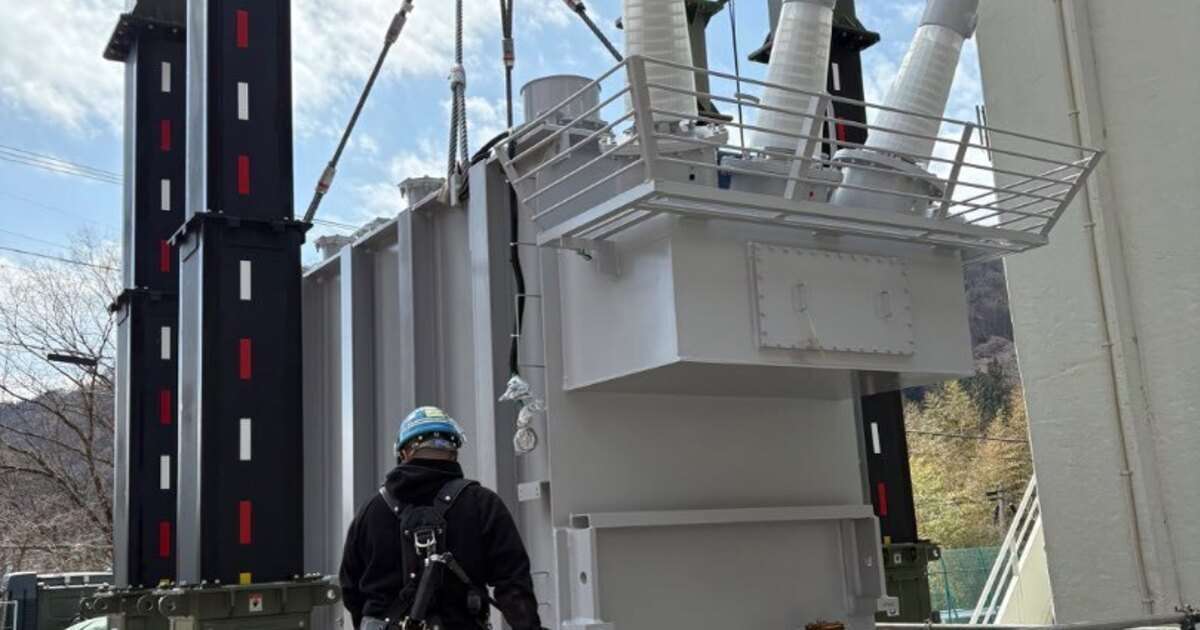

-2mの段差を克服しステージ上へ搬入する精密技術
さらなる難所は、トランスの据付場所が地面から約2mの高さがあるステージの上に設定されていた点です 。
日東機工は、トランスを吊り上げた状態のまま、門型リフターごと水平に自走・走行させる工法を採用しました 。 左右のブームを同調させて動かすリフターは荷物の「ブレ」が極めて少なく、狭隘地かつ高所という過酷な条件下でも、ミリ単位の精度でステージ上の指定位置へ安全に搬入・据付を完遂しました 。
参照した施工事例：
【群馬県 重量物搬入工事】特高トランス 搬入工事 門型リフター60t仕様
https://www.nitto-kiko.co.jp/works/factory/47333
門型リフターとは？クレーンが入らない狭所での重量物搬入・据付を実現する切り札【専門家が事例で解説】
https://www.nitto-kiko.co.jp/blog/service/193696
■トランス更新における安全管理とPCB混入確認の重要性
変電所や工場の心臓部であるトランス（変圧器）の更新は、単なる設備の入れ替え作業ではありません。高電圧を扱う特性上、一歩間違えれば重大な感電事故や火災、さらには広域停電を招く恐れがあります。また、古い機器には環境や人体に重大な影響を及ぼす「PCB（ポリ塩化ビフェニル）」が含まれている可能性があり、その取り扱いには厳格な法令遵守が求められます。
日東機工では、重量鳶の高度な搬入技術に加え、電気設備更新に伴うリスク管理を徹底しています。
-トランスの役割と耐用年数の目安
トランスは発電所から送られてくる高い電圧を、工場や家庭で安全に使用できる電圧（6600Vから200V・100Vなど）に変換する重要な役割を担っています 。トランスの寿命は一般的に8〜15年程度が法定耐用年数の目安とされています 。適切なメンテナンスを行えばこれ以上の期間使用することも可能ですが、老朽化したまま使い続けると、絶縁性能の低下による漏電や爆発事故といった取り返しのつかない事態を招くリスクが高まります 。
-2027年までの処分が義務付けられた「PCB」への対応
古いトランスの更新において、現在最も重要視されているのがPCB（ポリ塩化ビフェニル）の確認です。
PCBとは：
人工的に作られた油状の化学物質で、かつてはトランスの絶縁油として広く使われていました。しかし、発がん性などの毒性が明らかになったため、現在は製造・使用が禁止されています 。
処分の期限：
PCB含有機器は、国際的な条約および国内法に基づき、2027年までに法令に従って適正に処分することが義務付けられています 。
専門的な処理：
撤去する機器にPCBが含まれている場合、通常の産業廃棄物とは異なる特殊な廃棄手続きが必要です。日東機工では事前調査段階で混入の有無を確認し、お客様が法令違反のリスクを負わないよう的確なアドバイスと施工計画を提供しています 。

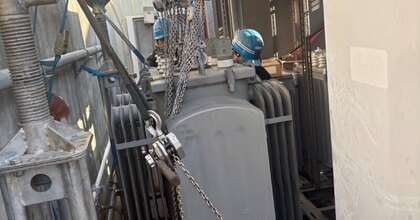

-安全を担保する「耐電圧試験」と「停電作業」のプロセス
更新工事においては、新しい機器が十分な性能を持っているかを確認する技術的な裏付けも欠かせません。
耐電圧試験：
新しいトランスを設置する際、規定の1.5倍から2倍の電圧を印加し、絶縁破壊が起きないかを確認する試験を実施します。これにより、稼働後の感電や火災事故を未然に防ぎます 。
徹底した放電・短絡接地：
撤去作業に先立ち、確実に電気を停止させた後、残留電荷による感電を防ぐための放電作業や、短絡接地の取り付けを徹底します 。
日東機工は、こうした電気的な安全管理と、数十トンの重量物をミリ単位で操る鳶の技術を融合させることで、インフラ設備の「安全・確実な更新」を実現しています。

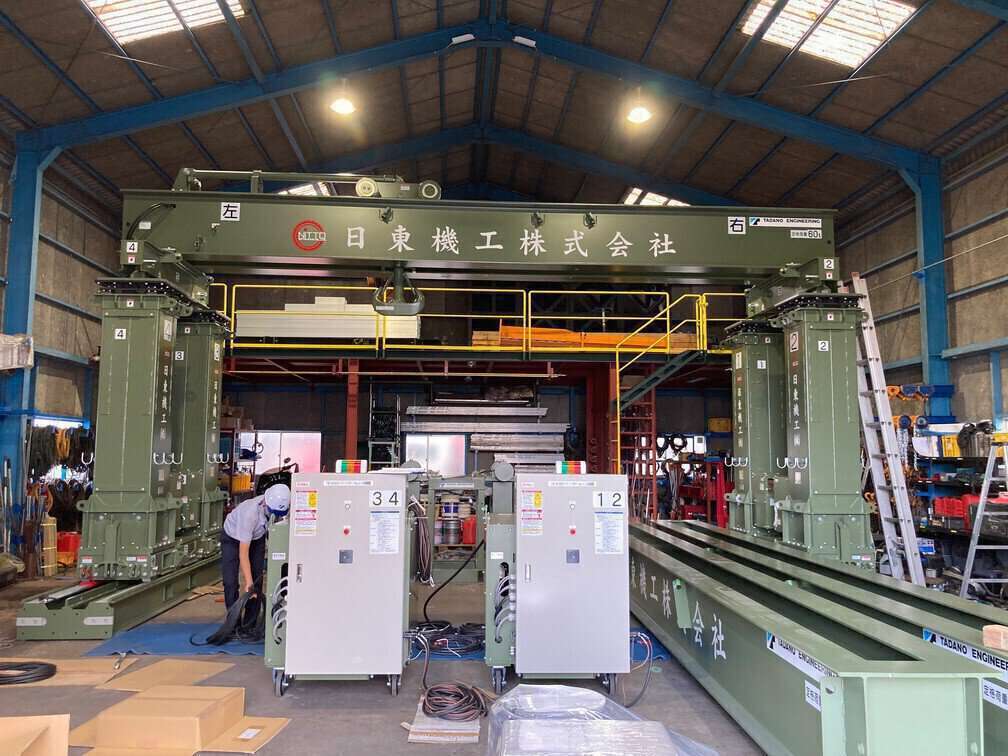

■「TB600」60t門型リフター：インフラ設備に特化した性能解説
変電所やキュービクル内のトランス更新において、日東機工が誇る最強の武器が、自社保有の60t門型リフター（TB600）です。この機材は、特にインフラ設備の難現場を攻略するために設計されたような、優れたスペックを備えています。
-狭小地・低天井を克服する「現場組立式」
変電所の内部やビルの地下階など、大型クレーンが物理的に進入できない場所でも、TB600なら対応可能です。
自在な搬入：
全ての部材をバラバラに分解して輸送できるため、狭い通路や入り口を通り抜け、作業スペース内で組み立てることができます 。
高さの柔軟性：
最小約4mから最大約8.5mまで、現場の天井高に合わせて高さを調整可能です 。これにより、クレーンのブームを伸ばせない低天井の室内でも、30t〜60tもの超重量物を安全に吊り上げることができます 。
-ミリ単位の制御が可能な「3次元移動」
インフラ設備の据付には、極めて高い精度が求められます
昇降・横行・走行の同期：
TB600は油圧シリンダーによって、吊り荷の水平を保ったまま滑らかに昇降させることができます 。
精密な位置合わせ：
自走機能を備えているため、トランスを吊り上げた状態で前後左右へ微調整しながら移動し、数センチの隙間しかない指定位置へ、文字通り「ミリ単位」で据え付けることが可能です 。
-クリーンで静かな施工環境
電気駆動の油圧ユニットを採用しているため、ディーゼル重機のような排気ガスや騒音が発生しません 。
周辺環境への配慮：
住宅街に隣接する変電所や、換気設備が限られた地下空間でも、クリーンかつ静かに作業を遂行できます。これは、近隣住民への配慮や作業員の健康管理が厳しく問われる現代の現場において、大きなアドバンテージとなります 。
■まとめ
変電所や電力インフラにおけるトランスの搬入・据付は、高圧線の回避や狭小地での旋回、さらにはPCB処理への対応など、高度な専門技術と機動力、そして何より徹底した安全意識が求められるプロジェクトです。日東機工は、静岡県富士市を拠点に全国の難現場を攻略してきた実績と、国内有数の能力を誇る60t門型リフターを自社保有することで、他社には真似できない解決策を提供しています。
私たちは単なる運搬業者ではなく、事前の詳細な現地調査からCADによる精密な施工計画、行政への道路使用許可や特車申請の代行、そして実際の据付からメンテナンスまでを一気通貫でサポートするパートナーです。現場の条件に合わせて最適な工法を設計する「合理化工法」と、創業以来大切にしてきた無事故・無災害の誇りを胸に、お客様の大切なインフラ設備を次世代へと繋ぎます。「この場所には機械が入らない」「上空の電線が邪魔で工事ができない」と諦める前に、まずは日東機工へご相談ください。私たちが、貴社の課題を突破する唯一無二の答えを導き出します。
